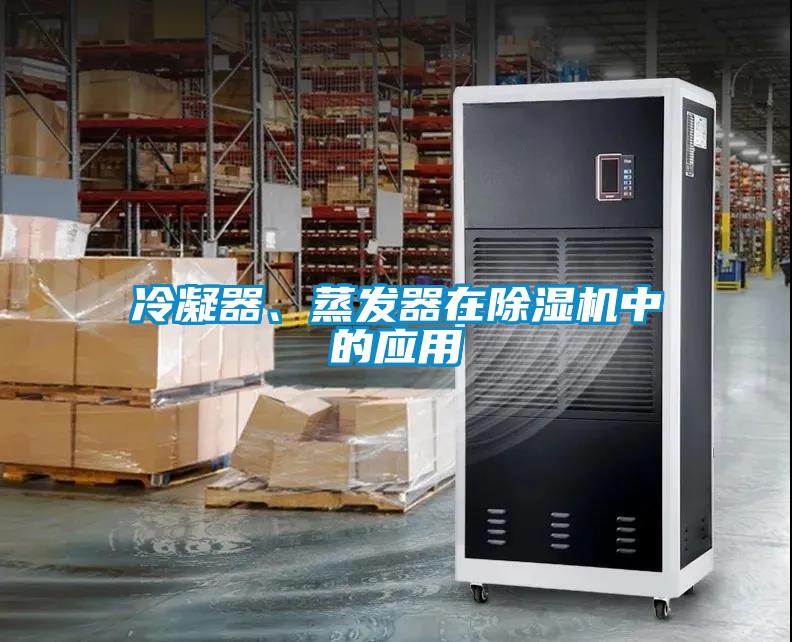

冷凝器、蒸發器在除濕機中的應用

　　我們都知道蒸發器、冷凝器是除濕機、空調以及制冷設備四大件里邊的，全方位帶你了解冷凝器、蒸發器的結構組成和應用范圍，A最全面的一次介紹。

　　冷凝器

　　1.分類（按冷卻方式）

　　空氣冷卻式冷凝器、水冷式冷凝器（殼管式冷凝器、套管式冷凝器、殼-盤管式冷凝器、螺旋板式冷凝器、沉浸式冷凝器）、蒸發式和噴淋式冷凝器。

　　2.空氣冷卻式冷凝器

　　1.應用對象：

　　常應用于冰箱、冷柜、小型空調器、冷場車、汽車空調等一些小型制冷裝置中。

　　優點：不需水，安裝簡單，可置于屋面；傳熱系數小，受環境溫度影響大，惡化環境，除塵困難。

　　限制：僅用于氟利昂制冷機中。

　　分類：據空氣的流動情況，可分為自然對流冷卻冷凝器和強制對流冷卻冷凝器。

　　2.自然對流冷卻冷凝器

　?。?）組成：紫銅管（無縫鋼管）和鍍銅的鋼絲。

　　（2）特點：無風機、節省了電耗，噪聲小，傳熱系數低。

　　3.強制對流冷卻冷凝器

　?。?）組成：紫銅管（無縫鋼管）、肋片和軸流風機。

　?。?）原理

　?。?）特點：電能消耗多，噪聲大，傳熱系數高。

　　3.水冷式冷凝器

　　1.殼管式水冷冷凝器

　　特點：傳熱系數高，占地面積小，清洗方便；耗水量大，體型笨重。

　　適用于：大、中型氨制冷系統中。

　　臥式殼管式冷凝器：

　　適用于：氨或者氟利昂制冷系統

　　2.套管式冷凝器

　　特點：傳熱系數高，機組占地面積小，結構簡單；金屬耗量大，清洗困難，水阻力大。

　　3.殼——盤管式冷凝器

　　特點：結構簡單、無法機械清洗、對水質要求嚴，需定期化學清洗。

　　4.螺旋板式冷凝器

　　特點：體積小、重量輕、傳熱系數高、但不適于高壓，內部不易清洗和檢修，對水質要求嚴。

　　4.蒸發式冷凝器

　　特點：省水，造價低，結構簡單，水垢易清除，體積小

　　5.噴淋式冷凝器

　　特點：結構簡單、使用方便、水垢易清除、對水質的要求低，但金屬耗量打，占地面積大，傳熱系數低。

　　蒸發器

　　1.作用：

　　制冷劑液體在蒸發器中汽化吸收被冷卻介質的熱量，達到制冷的目的。

　　2.分類

　　按蒸發器的充滿程度和蒸發情況，分為四種：

　　干式（非滿液式)蒸發器、再循環式蒸發器、滿液式蒸發器、噴淋式蒸發器。

　　1.干式蒸發器

　　1.定義：

　　制冷劑液體在管內一次完全汽化的蒸發器。

　　2.工作過程：

　　3.適用對象：常用于冷庫或蓄冷空調中。

　　4.干式蒸發器的特點

　?。?）優點：充液量少、不需儲液器或需小的儲液器、便于把蒸發器中的潤滑油排回壓縮機、冷量損失小、可減少凍結的危險。

　　（2）缺點：傳熱系數低。

　　5.分類：

　　按其冷卻對象的不同，可分為：冷卻液體型（U型管式、直管式、板式蒸發器）、冷卻空氣型（光滑管式、肋片管式）。

　?。?）U型管干式蒸發器

　　優點：管組可事先裝配，可抽出清洗管外污垢，可消除熱應力，制冷劑分配均勻，傳熱效果好。

　　缺點：制造管組時需采用不同的模具，不能使用縱向內肋管，管子損壞時不易更換。

　?。?）直管干式蒸發器

　　組成：殼體、管程、折流板、端蓋、管板等；

　　為了提高傳熱系數，內管可采用光滑管或有縱向內肋片管，一般不用外肋管。

　?。?）板式蒸發器

　　優點：阻力小，結構緊湊、金屬消耗量低、傳熱面積可調等。

　　2.再循環式蒸發器

　　1.定義：

　　制冷劑液體需經幾次循環才能完全汽化的蒸發器。工作原理：

　　2.特點：

　　具有較高的換熱系數、但體積大，需要的制冷劑量多，運行費用高。

　　3.滿液式蒸發器

　　1.工作原理

　　2.特點：

　　結構緊湊、傳熱效果好、易于安裝、使用方便；但制冷劑的充注量大，底部的蒸發溫度稍高減少了傳熱溫差，對于氟利昂蒸發器，潤滑油較難排出，制冷劑易發生凍結。

　　3.其它類型的蒸發器
